结构及性能:

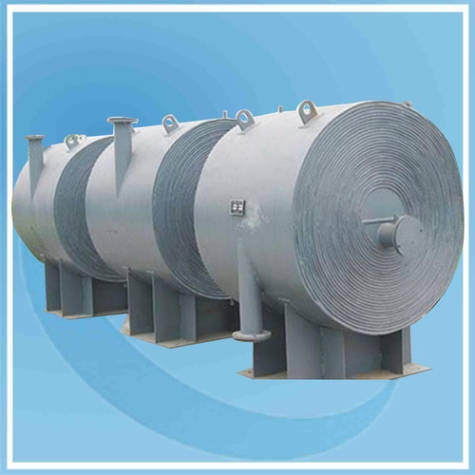

本设备由两张卷制而成，形成了两个均匀的螺旋通道，两种传热介质可进行全逆流流动，大大增强了换热效果，即使两种小温差介质，也能达到理想的换热效果。
在壳体上的接管采用切向结构，局部阻力小，由于螺旋通道的曲率是均匀的，液体在设备内流动没有大的转向，总的阻力小，因而可提高设计流速使之具备较高的传热能力。
I型不可拆式螺旋板式换热器螺旋通道的端面采用焊接密封，因而具有较高的密封性。
Ⅱ型可拆式螺旋板换热器结构原理与不可拆式换热器基本相同，但其中一个通道可拆开清洗，特别适用有粘性、有沉淀液体的热交换。
Ⅲ型可拆式螺旋板换热器结构原理与不可拆式换热器基本相同，但其两个通道可拆开清洗，适用范围较广。
螺旋板式换热器按公称压力可分为PN0.6、1.0、1.6、2.5MPa(系指单通道能承受的最大工作压力)。按材质可分为碳素钢和不锈钢。用户可根据实际工艺情况选用。
单台设备不能满足使用要求时，可以多台组合使用，但组合时必须符合下列规定：并联组合、串联组合，设备和通道间距相同。混合组合：一个通道并联，一个通道串联。
碳素钢制Pg6、16kg/cm2不可拆式(I型)螺旋板换热器
|
|||||||
公称换热面积m2
|
通道间距mm
|
计算换热面积m2
|
流速1m/ces时处理量m3/h
|
接管公称直径dg
|
型号
|
重量(kg)
|
|
i 6t型
|
i 16t型
|
||||||
6
|
6
|
6.5
|
8.2
|
50
|
i 6, i16t6-0.4/500-6
|
230
|
280
|
10
|
5.8
|
13.7
|
70
|
i 6, i16t6-0.4/600-10
|
285
|
350
|
|
8
|
6
|
8.7
|
8.2
|
50
|
i 6, i16t8-0.4/600-6
|
370
|
430
|
10
|
7.7
|
17.3
|
80
|
i 6, i16t8-0.5/660-10
|
395
|
454
|
|
10
|
8.7
|
13.7
|
70
|
i 6, i16t8-0.4/700-10
|
405
|
465
|
|
10
|
6
|
9.9
|
12.5
|
70
|
i 6, i16t10-0.6/500-6
|
335
|
395
|
10
|
9.2
|
17.30
|
80
|
i 6, i16t10-0.5/660-10
|
472
|
543
|
|
10
|
8.8
|
20.9
|
80
|
i 6, i16t10-0.6/600-10
|
410
|
495
|
|
15
|
6
|
12.5
|
8.2
|
50
|
i 6, i16t15-0.4/700-6
|
510
|
580
|
10
|
14.64
|
17.30
|
80
|
i 6, i16t15-0.5/800-10
|
679
|
781
|
|
10
|
13.3
|
20.9
|
80
|
i 6, i16t15-0.6/700-10
|
575
|
680
|
|
14
|
13.8
|
29.2
|
100
|
i 6, i16t15-0.6/800-14
|
640
|
755
|
|
20
|
6
|
19.0
|
12.5
|
70
|
i 6, i16t20-0.6/700-6
|
730
|
845
|
10
|
18.3
|
28.1
|
80
|
i 6, i16t20-0.8/800-10
|
735
|
870
|
|
14
|
18.5
|
39.3
|
100
|
i 6, i16t20-0.8/800-14
|
810
|
960
|
|
25
|
10
|
23.1
|
28.1
|
100
|
i 6, i16t25-0.8/800-10
|
935
|
1120
|
14
|
23.3
|
49.4
|
125
|
i 6, i16t25-1.0/800-14
|
1000
|
1165
|
|
30
|
10
|
29.0
|
35.3
|
100
|
i 6, i16t30-1.0/800-10
|
1190
|
1470
|
14
|
28.1
|
59.4
|
125
|
i 6, i16t30-1.2/800-14
|
1170
|
1425
|
|
40
|
10
|
40.9
|
20.9
|
80
|
i 6, i16t40-0.6/1200-10
|
1725
|
1885
|
14
|
42.3
|
39.3
|
100
|
i 6, i16t40-0.8/1200-14
|
1845
|
2110
|
|
18
|
44.9
|
63.5
|
150
|
i 6, i16t40-1.0/1200-18
|
2075
|
2405
|
|
50
|
10
|
46.2
|
35.5
|
100
|
i 6, i16t50-1.0/1000-10
|
1800
|
2085
|
14
|
53.2
|
49.4
|
125
|
i 6, i16t50-1.0/1200-14
|
2490
|
2595
|
|
18
|
54.0
|
76.3
|
150
|
i 6, i16t50-1.2/1200-18
|
2435
|
2820
|
|
60
|
10
|
56.8
|
20.9
|
80
|
i 6, i16t60-0.6/1400-10
|
2330
|
2635
|
14
|
60.7
|
39.3
|
100
|
i 6, i16t60-0.8/1400-14
|
2595
|
2850
|
|
18
|
59.6
|
63.5
|
150
|
i 6, i16t60-1.0/1400-18
|
2730
|
3150
|
|
80
|
10
|
76.4
|
28.1
|
100
|
i 6, i16t80-0.8/1400-10
|
2970
|
4060
|
14
|
78.6
|
39.3
|
100
|
i 6, i16t80-0.8/1600-14
|
3210
|
3605
|
|
18
|
82.0
|
63.5
|
150
|
i 6, i16t80-1.0/1600-18
|
3580
|
4205
|
|
100
|
10
|
101.4
|
28.1
|
100
|
i 6, i16t100-0.8/1600-10
|
3905
|
4330
|
14
|
98.8
|
49.4
|
125
|
i 6, i16t100-1.0/1600-14
|
4040
|
4585
|
|
18
|
98.8
|
76.3
|
150
|
i 6, i16t100-1.2/1600-18
|
4200
|
4930
|
|
120
|
10
|
115.5
|
42.5
|
125
|
i 6, i16t120-1.2/1400-10
|
4350
|
4980
|
14
|
119.0
|
59.4
|
125
|
i 6, i16t120-1.2/1600-14
|
4770
|
5440
|
|
150
|
14
|
149.15
|
59.4
|
125
|
i 6, i16t150-1.2/1800-14
|
6431
|
7396
|
18
|
149.86
|
76.3
|
150
|
i 6, i16t150-1.2/2000-18
|
6643
|
7639
|
|
20
|
147.6
|
83.81
|
150
|
i 6, i16t150-1.2/2050-20
|
6769
|
7784 |
|
